膜表面改質による親水性向上

【膜表面改質膜（NV膜）】
新規親水性ポリマーによる膜表面改質技術により、膜表面に存在する吸着水（通常の水（自由水）と異なる）の運動性を高め、血液中のタンパク質との反応を抑制しました（図１）１）。

高い親水性を持つ厚い柔軟層が膜表面に観察できます（図２-a.b）1）。

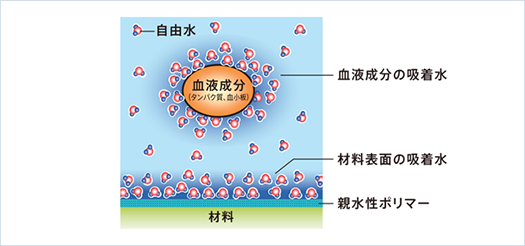

【図１】 吸着水のイメージ（血液成分・材料表面）

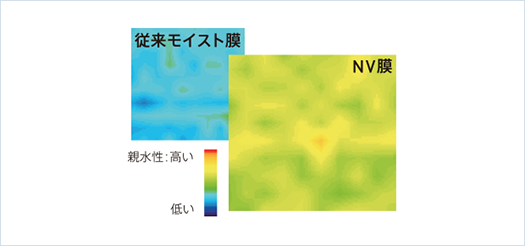

【図２-a】 膜表面 親水性分布（２次元ATR-IR測定、社内データ）

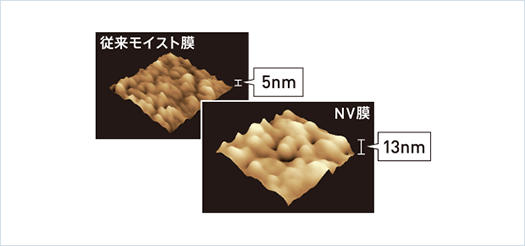

【図２-b】 膜表面 柔軟層厚み（AFM画像、社内データ）
（従来モイスト膜：膜表面改質前膜）

優れた抗血栓性

膜表面改質により、血小板の活性化が低く抑えられていると考えられます１）。
（１）膜表面への血小板・フィブリノーゲン付着：低減（表）
（２）付着血小板の形態：変化の大きな血小板の割合が少ない（図３）

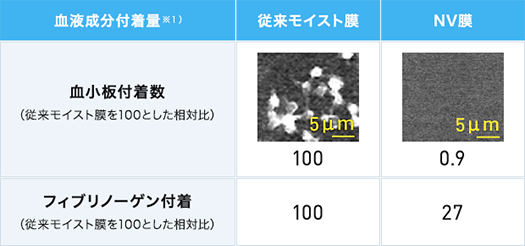

【表】血液成分付着量1）

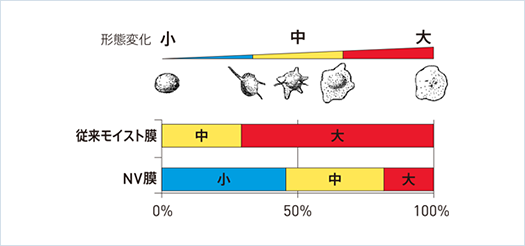

【図３】 付着血小板の形態別割合2）3）
＊ヒト血液を用いたin vitro実験
（従来モイスト膜：膜表面改質前膜）

多様化するHDF療法への対応

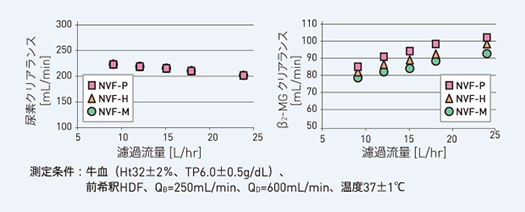

膜細孔径の異なる３タイプ（NVF-M，H，P）を揃えました4）。（図４，５）

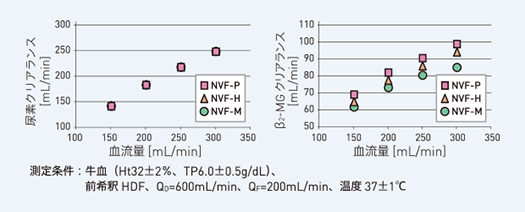

【図４-a】 血流量変更時のクリアランス（2.1㎡、社内データ）

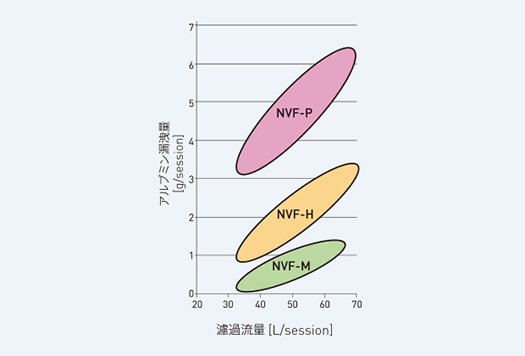

【図５】 アルブミン漏出量の目安（前希釈HDF施行時）

大量液置換へのアプローチ

大量液置換に対しても安定した治療（TMP上昇抑制）ができるよう、2.6㎡品を揃えました。（図6）

測定条件：
　牛血（Ht32±2%、TP=6.0±0.5g/dL）
　48L前希釈
　QB=250mL/min、QD=500mL/min
　QF=200mL/min、温度37±1℃
　96L前希釈
　QB=300mL/min、QD=700mL/min
　QF=400mL/min、温度37±1℃

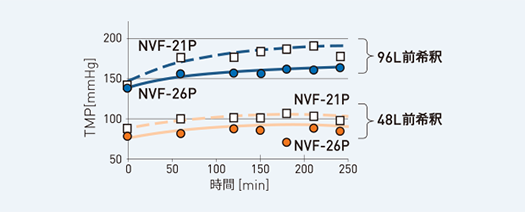

【図６】TMPの推移（社内データ）
