販売終了品

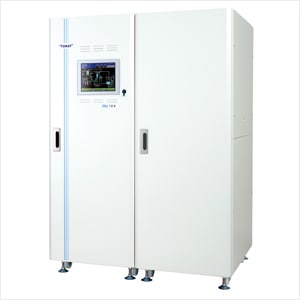

逆浸透法精製水製造装置 TW-Rシリーズ
非医療機器
特長
- クリーン化対応8インチモジュールを標準搭載しています。
- インバータ制御による最適圧力運転を全てのポンプが行います。（省エネ、低騒音運転）
- 東レ独自のシステム洗浄機能（極低濃度薬液洗浄、RO膜による外部循環など）を有しています。
（オプション） - 透析用水処理装置の国際基準（ISO 26722:2014）などに準拠した性能・安全性を備えています。
- TW-RH、RDH：熱水による高い消毒効果が広範囲に得られる熱水消毒システムを搭載しています。
- TW-RDH：最高水準のRO水が得られる逆浸透膜による2段膜処理システムを搭載しています。
用途
逆浸透法精製水製造装置は、一般的にRO（Reverse Osmosis）装置と呼ばれ、水道水に含まれる不純物を逆浸透法で除去することにより、純度・清浄度の高い水（RO水）を精製する装置です。
透析医療では本装置にて精製されたRO水を透析液原液の希釈などの透析用水として使用します。
また、RO装置では逆浸透の原理のほか、RO膜の負荷軽減を目的としてイオン交換法、吸着法などを用いて様々な不純物の除去を行っています。
製造販売元：
東レ・メディカル株式会社
販売元：
東レ・メディカル株式会社
型番・仕様等
製品仕様
| 型式 | TW-R | TW-RH | TW-RDH | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 900 | 1800 | 2700 | 3600 | 900 | 1800 | 2700 | 3600 | 1200 | 1800 | ||
| 寸法（W×D×H）（mm） | 1300×900×1800 （2分割） |
1950×900×1800 （3分割） |
2250×1100×1800 （3分割） |
1300×900×1800 （2分割） |
1950×900×1800 （2分割） |
2250×1100×1800 （3分割） |
2300×900×1800 （4分割） |
2950×1050×1800 （5分割） |
|||
| 運転質量（kg） | 1200 | 1300 | 1850 | 2600 | 1260 | 1380 | 1950 | 2780 | 1660 | 2150 | |
| 標準透過水量（L/h） | 900 | 1800 | 2700 | 3600 | 900 | 1800 | 2700 | 3600 | 1200 | 1800 | |
| 原水タンク（L） | 200※1 | 300※1 | 400※1 | 200※1 | 300※1 | 400※1 | 200 | ||||
| プレフィルタ（mm×本） | 10μ：500×1 (PPハウジング) |
10μ：750×1 (SUSハウジング) |
10μ：750×3 (SUSハウジング) |
10μ：500×1 (PPハウジング) |
10μ：750×1 (SUSハウジング) |
10μ：750×3 (SUSハウジング) |
10μ：500×1 (PPハウジング) |
10μ：750×1 (SUSハウジング) |
|||
| 軟水樹脂量 | 40 (最大54L) |
54 | 90 | 120 | 40 (最大54L) |
54 | 90 | 120 | 40 (最大54L) |
54 (最大90L) |
|
| 活性炭フィルタ | 750×3 (SUSハウジング) |
750×6 (SUSハウジング) |
750×3 (SUSハウジング) |
750×6 (SUSハウジング) |
750×1 (SUSハウジング) |
750×3 (SUSハウジング) |
|||||
| RO水タンク（L） | 200 | 300 | 500 | 200 | 300 | 500 | 200 | 300 | |||
| 1段RO膜 （本/8インチ） |
1 | 2 | 3 | 4 | 1 | 2 | 3 | 4 | 2 | 4 | |
| 2段RO膜 （本/4インチ） |
― | ― | ― | ― | 5 | 8 | |||||
| UV殺菌灯（W） | 35×1 | 35×2 | 35×1 | 35×2 | 35×1 | ||||||
| 電源50/60Hz) 三相200V(kW |
原水ポンプ | 1.04 | 1.70 | 2.50 | 1.04 | 1.70 | 2.50 | 1.04 | 1.70 | ||
| 1段RO ポンプ |
2.2 | 4.0 | 2.2 | 4.0 | 3.0 | 4.0 | |||||
| 2段RO ポンプ |
― | ― | ― | ― | 2.2 | ||||||
| 供給ポンプ | 0.74×1 | 0.74×2 | 1.28×2 | 0.74×1 | 0.74×2 | 1.28×2 | 0.74×1 | 0.74×2 | |||
| 原水ヒータ | 30※1 | 60※1 | 90※1 | 120※1 | 30※1 | 60※1 | 90※1 | 120※1 | 40（30※2） | 60（30※2） | |
| RO水 ヒータ |
― | ― | 20 | 30 | 20 | 30 | |||||
| 単相100V (kW) |
制御用 | 1.0 | 1.0 | 1.0 | |||||||
| 接続配管 | 原水入口(A) | 25×1 | 32×1 | 25×1 | 32×1 | 25×1 | |||||
| 透析用水供給口(A) | 20×1 | 25×2 | 20×1 | 25×2 | 20×1 | 25×2 | |||||
| 排水出口(A) | 40×2 | 40×3 | 40×2 | 40×3 | 40×3 | 40×4 | |||||
- ミキシングバルブ併設時の容量です。
- 前加温ユニット（オプション）搭載時の容量です。
原水の条件により仕様が変更となる場合があります。 標準透過水量は水温25℃における目安値です。
オプション仕様
| 前加温ユニット（TW-RDHは標準） |
| ETRFユニット |
| 極低濃度薬液洗浄システム |
| 前処理装置TF-H |
| 緊急用バイパスフィルタ |
| RO膜除去率モニタ（TW-RDHは標準） |
| 免震装置（マグニクレードル） |
| 透析用水ライン外部循環システム |
| データ通信（MiracleDIMCS UXRほか／外部PC） |
| 追加供給ポンプ（外置き） |
