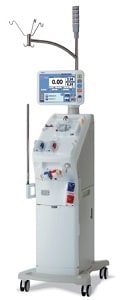

個人用透析装置 TR-3300S
多用途透析装置 高度管理医療機器(クラスⅢ), 特定保守管理医療機器 22700BZX00350000
特長
- 業務効率化の推進
逆ろ過透析液およびオンライン補充液によるプライミング、急速補液、返血および脱血の各自動化機能をグレードアップし、自動化による業務効率化をさらに推進します。 - 操作性・作業性の向上
血液ポンプ、シリンジポンプなどのデバイスはスタッフの作業姿勢を重視したレイアウトとしています。LCD（12.1インチ）および操作部は広範囲に可動し、スタッフおよび患者の視点に合わせて向きを変えることができます。また、操作面では経験の少ないスタッフも簡単に操作ができるよう、各工程で必要なスイッチを表示するなどのナビゲート機能を搭載しています。 - 安全性・信頼性の追求
血液ポンプケーシング部の自動スライド機構を有し、逆ろ過透析液による返血中の血液回路内圧を連続監視できます。これにより、返血開始直前のシャント圧を反映した各患者さんに適した圧力監視条件を設定し、その条件のもとでより安全に自動返血できます。また、全てのクランプをコンソールに組み込み、気泡検知器とクランプをユニット化することで、血液回路のセットミスなどのヒューマンエラーの低減が期待できます。 - 高機能化
オンラインHDFや間歇補充型HDF（I-HDF）など、多様な治療法に対応できます。また、生体モニタリング機能として、血液モニタ（BLM）、透析液排液モニタ機能を搭載し、透析条件設定にあたっての参考情報および安定透析の実現を支援します。さらに、人工透析管理システム MiracleDIMCS UX®との連携により、透析管理の効率化および安全性の向上に寄与します。 - クリーン化
高品質な透析に寄与する透析液清浄化システムとして、ETRF※2連の自動フラッシング、リークチェック機能を搭載しています。ETRFには除去性能と耐久性が向上した“TORAY ETRF® TE-12RM”を使用しています。透析液を衛生的かつ容易に採取するためのサンプリングポートには、ベンチュリ効果によって消毒時のすすぎ性をさらに向上させたタイプを搭載しています。また、高濃度薬液による消毒後に低濃度薬液を封入し、装置停止時の生菌増殖を抑制する2段階薬液消毒機能を搭載しています。
※ETRF：endotoxin retentive filter（エンドトキシン捕捉フィルタ）
用途
急性または慢性腎不全患者等を治療する目的で、血液透析および血液透析ろ過（オンラインHDF）などを行う場合に用いる個人用透析装置です。
製造販売元：
東レ・メディカル株式会社
販売元：
東レ・メディカル株式会社
型番・仕様等
製品仕様
| 電源 | 交流 単相 100 [V] ±10%、50/60 [Hz] |
|---|---|
| 最大消費電力 | 1.5 [kW] |
| 外形寸法（W×D×H） | 280（LCD操作部：320）×570×1,415 [mm] （キャスタ部、突起物を除く） |
| 質量 | type A ： 約70 [kg]、 type B ： 約77 [kg] |
| 給液条件 | 圧力 0.1～0.3 [MPa] |
| 温度 10～35 [℃] | |
| 水質 透析用水基準に適合（JSDT透析液水質基準） | |
| 透析液調整範囲 | 温度 33.0～40.0 [℃] |
| 流量 0、300～600 [mL/min] （NaCl注入） 0、300～700 [mL/min] （濃度ステップ設定範囲：1～5） |
|
| 透析液濃度調整範囲 | 13.0 ～ 18.0 [mS/cm] |
| 除水速度調整範囲 | 0.00～5.00 [L/h] |
| 血液ポンプ流量調整範囲 | 0、20～400 [mL/min] 内径6.5 [mm] （推奨）、内径8.0 [mm] |
| 補液ポンプ速度設定範囲※3 | 0、0.1～24.0 [L/h] チューブ内径6.5 [mm] |
| 補液ポンプ速度設定範囲（OP） | 0、0.1～24.0 [L/h] 内径6.5 [mm] |
| シリンジポンプ流量調整範囲 | 0.0～10.0 [mL/h] （使用シリンジ10 ／20／30 [mL]） 早送り機能、ワンショット注入機能付き |
| 気泡検知器 | 超音波検出方式 単独気泡（検知感度：0.02 [mL]以上) 連続微小気泡検知機能付き（検出感度：0.3 [μL] 以上） |
| 漏血検知器 | 検知感度 300 [ppm]（条件：Ht 32±2 [％]、37 [℃]） 漏血計汚れ注意報付き |
機能・オプション構成
| タイプ A | タイプ B | |
|---|---|---|
| 自動化機能（逆ろ過透析液） プライミング・急速補液・返血 |
― | ■ |
| 自動化機能（オンライン補充液） プライミング・急速補液※2・返血 |
― | □ |
| 自動化機能（生理食塩液） プライミング・返血 |
□ | □ |
| 自動脱血 | ■ | ■ |
| 生食／補液切れセンサ | □ | □ |
| オンラインHDF | □ | □ |
| 間歇補充型HDF（I-HDF) | ― | ■ |
| ECUM | ■ | ■ |
| 自己診断 | ■ | ■ |
| 運転中自己診断 | ■ | ■ |
| シングルニードル | ■ | ■ |
| 透析液選択機能（3パターン） | ■ | ■ |
| 除水速度プログラム（8パターン） | ■ | ■ |
| 血液流量プログラム（8パターン） | ■ | ■ |
| シリンジ流量プログラム（8パターン） | ■ | ■ |
| 透析液濃度プログラム（8パターン） | ■ | ■ |
| 水洗・消毒プログラム（15パターン） | ■ | ■ |
| 薬液消毒 | ■ | ■ |
| 薬液濃度調整 | ■ | ■ |
| 薬液濃度監視 | ■ | ■ |
| タイマ（４パターン） | ■ | ■ |
| 省電力（停止・洗浄時のLCD消灯） | ■ | ■ |
| 停止時の自動通液 | ■ | ■ |
| 停電時バックアップ （血液回路系の動作・監視） |
□ | ■ |
| 抜液機能（血液回路、透析液残液回収） | ■ | ■ |
| コネクタレスカプラ | ■ | ■ |
| クリーンカプラ（バイパスコネクタタイプ） | □※3 | □※3 |
| クリーンポート | □ | ■ |
| A・B原液ノズル洗浄機能 | ■ | ■ |
| リンスポート 6 [L]（標準 9 [L]） | □ | □ |
| 血液モニタ（BLM）機能 [Ht、Hb、温度、⊿BV％] |
□ | □ |
| 標準化透析量（Kt/V）計算機能 透析液排液モニタ機能 |
□ ▽ |
□ ▽ |
| 測定血流量・脱血圧連続モニタリング | □ | ■ |
| 血液粘度変化率測定 | □ | □ |
| ドリップチャンバレベル調整 | □ | ■ |
| RO連動 | □ | □ |
| 原液集中配管システム | □ | □ |
| データ出力 | □ | □ |
| 動脈側気泡ユニット | ― | ■ |
| ETRF ダブル カセット式ETRFユニット |
□ ▽ |
■ ■ |
| ETRF シングル カセット式ETRFユニット |
□ ▽ |
― ― |
| データ通信（MiracleDIMCS UXR ほか） | □ | □ |
| 患者情報 | □ | □ |
| NaCl注入 | □ | □ |
| 熱水消毒 | □ | □ |
| 右側サイドポールホルダ（ポール除く） | □ | □ |
| モニタハンドル | □ | □ |
| 移動用ハンドル | □ | □ |
| 原液架台 | □ | □ |
| シリンジポンプ２ | □ | □ |
| 血圧計 | □ | □ |
| ナースコール | □ | □ |
| ピローセンサ | □ | □ |
| 透析液流量調整（LCD） | □ | □ |
| プライミングロート（逆止弁付） | □ | □ |
| 薬液ボトル 1 [L]（標準 2 [L]） | □ | □ |
| サンプリングポート（装置入口） | □ | ■ |
| 履歴記録（透析記録、警報記録等） | ■ | ■ |
| メモ機能（タイマリンク付） | ■ | ■ |
| メンテナンス支援 | ■ | ■ |
| 振動検知 | □※4 | □※4 |
| 液受けトレー | □ | □ |
- ■：標準搭載
- □：オプション搭載可能
- －：搭載不可
- ▽：オプション選択時に追加選択可能
- type B専用機能
- オンライン補充液のみ
- 当該オプション選択時、「コネクタレスカプラ」は付随しません
- 本体が約30[mm]高くなります。
